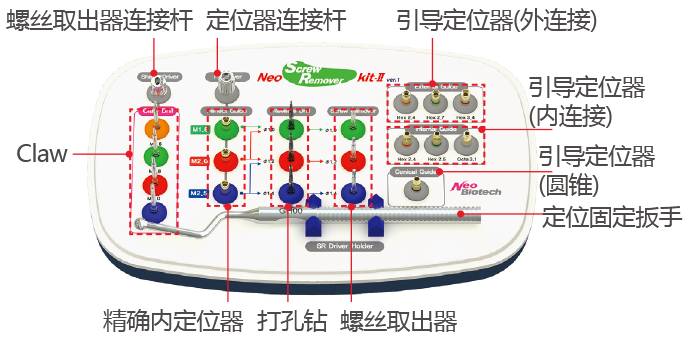

SR Kit（種植螺絲取出工具盒）

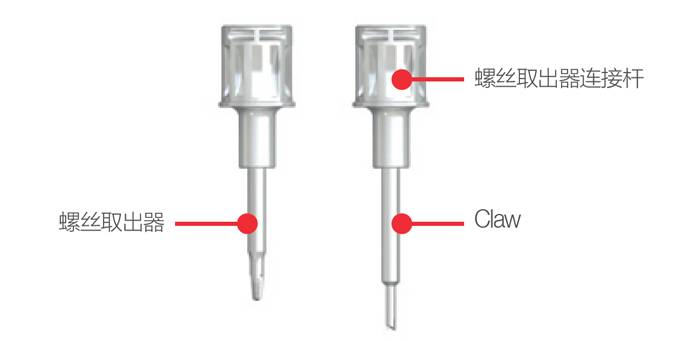

1、Claw

用于取出種植內部破損螺絲的器械。

        *無法通過Claw取出破損螺絲的情況下，使用打孔鉆和螺絲取出器取出螺絲。

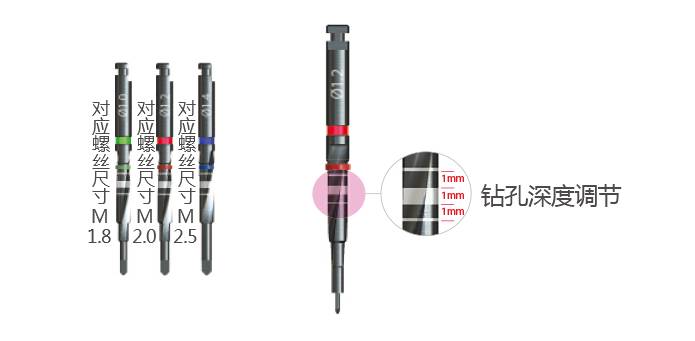

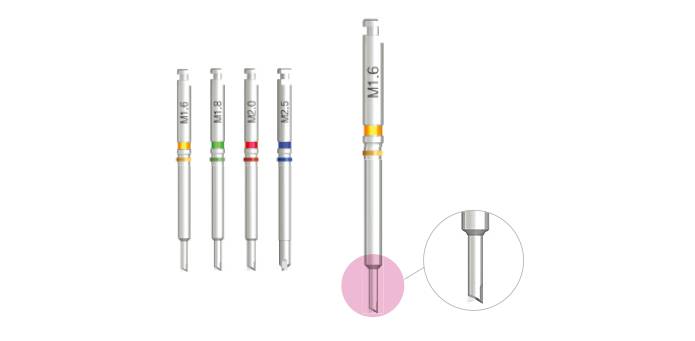

2、打孔鉆

在螺絲破損面使用形成孔。

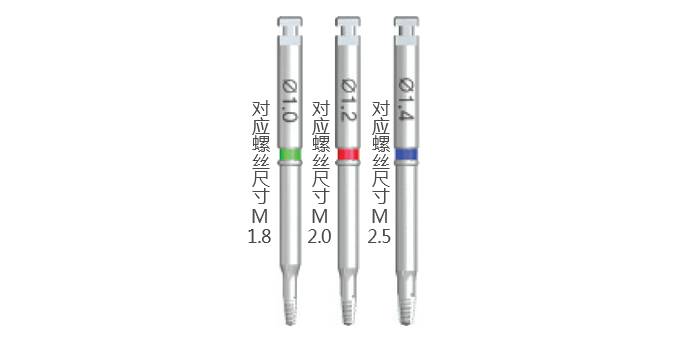

3、螺絲取出器

連接符合打孔鉆形成的孔大小的螺絲取出器，逆時針低速(80rpm以下)旋轉取出破損的螺絲。

            *螺絲取出器為增大旋轉過程中取出螺絲的摩擦力而設計成錐形。

4、螺絲取出器連接桿

連接螺絲取出器，通過使用手或扭力扳手研制的器械。

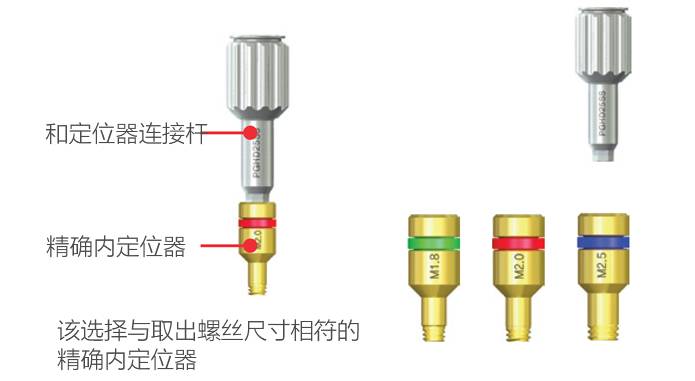

5、精確內定位器 & 定位器連接桿

使用定位器連接桿，將精確內定位器固定到植體內部，方便導入打孔鉆。

*精確內定位器內部有停止環，使用打孔鉆不會超過2mm以上。

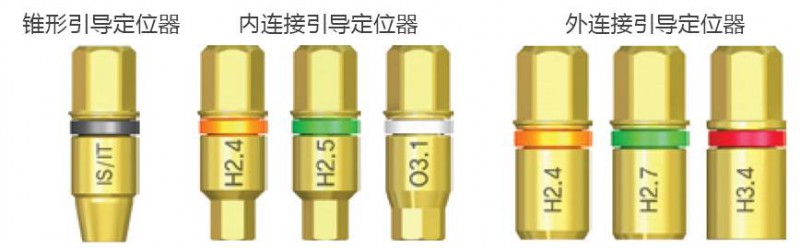

6、引導定位器

在用于無法使用精確內定位器時或種植體內螺絲下方2mm以下深度處破損時連接打孔鉆使用起到導入作用。

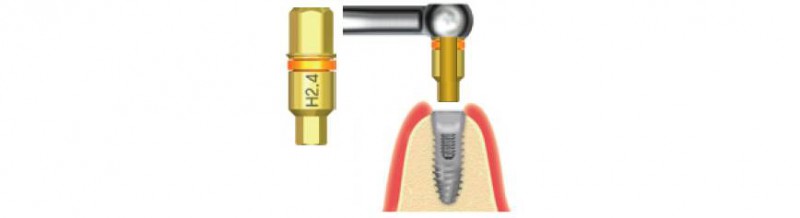

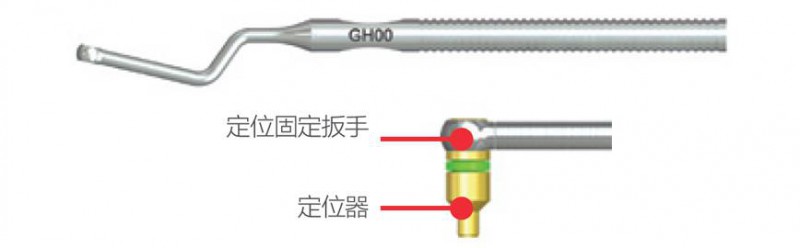

7、定位固定扳手

引導定位器連接定位固定扳手的3.5 Double Hex部分，手動固定到植體的上邊。

1、消毒：根據建議蒸汽滅菌條件對構成品進行滅菌消毒處理。

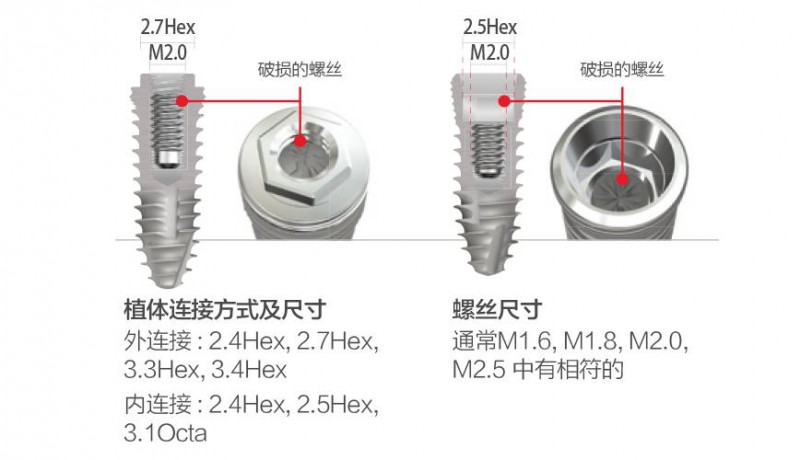

2、確認植體及螺絲尺寸規格。

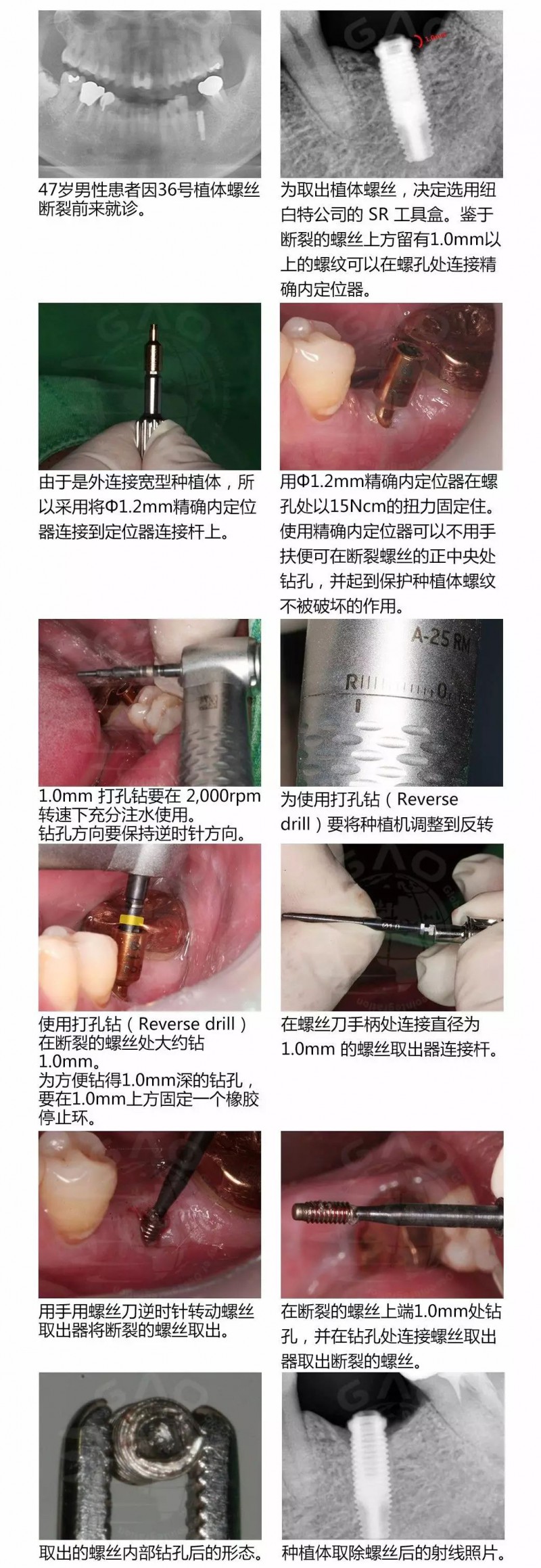

3、取出流程

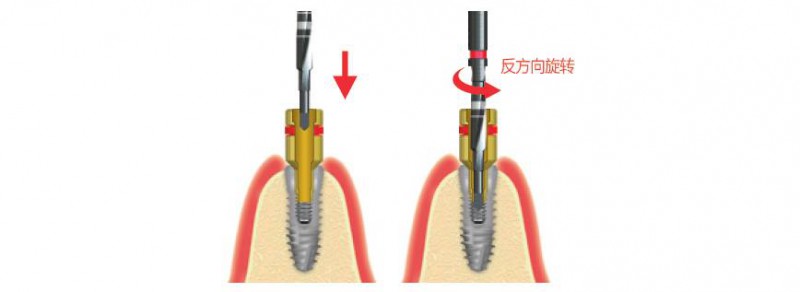

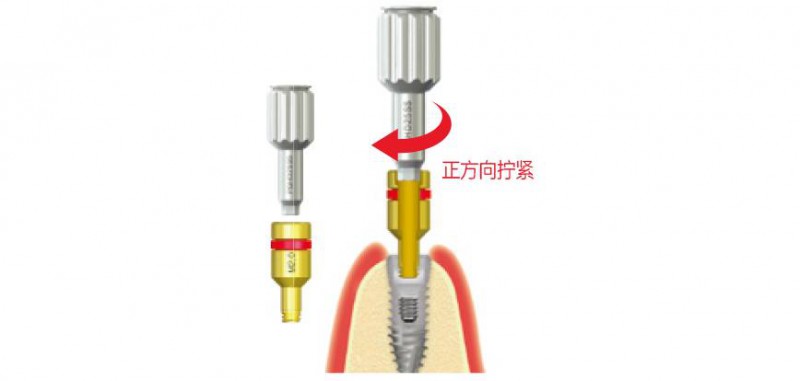

①使用定位器連接桿將精確內定位器固定到植體內部。

*不清楚植體螺母尺寸的情況下，精確內定位器從最大尺寸到最小尺寸進行試用，直到合適為止。

☆若無法使用精確內定位器或螺絲在植體內螺絲母下方2mm以上深度的地方發生破損時，根據植體的連接型選擇適合引導定位器，安裝定位固定扳手后連接到植體的上邊。

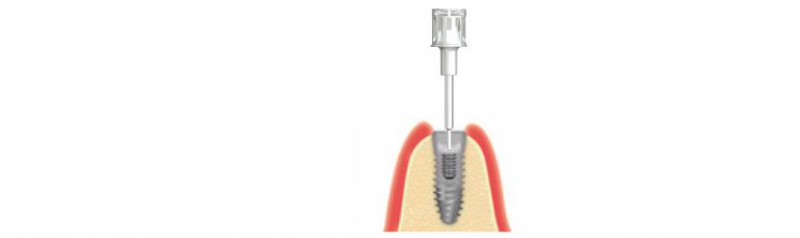

②使用Claw松動斷裂螺絲。

☆若無法通過Claw取出破損螺絲，則需使用打孔鉆和螺絲取出器取出螺絲的方式。

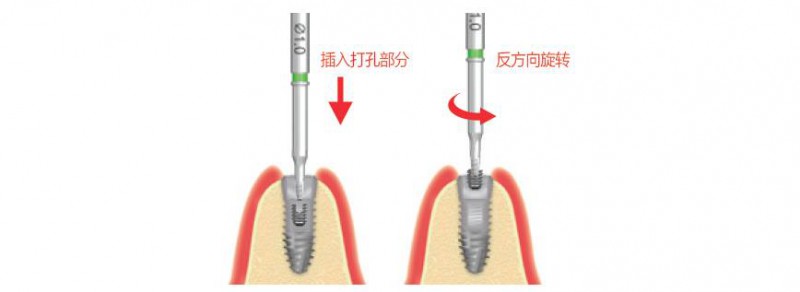

③使用螺絲取出器取出斷裂的螺絲去除植體上邊連接的定位器選取合適的螺絲取出器，連接種植機的手機后逆時針低速(80rpm以下)旋轉取出螺絲。連接螺絲取出器和螺絲取出器連接桿手動擰出，或連接扭力扳手?jǐn)Q出。

1、建議精確內定位器連接扭力：15Ncm。

2、打孔鉆(2,000rpm)和螺絲取出器(80rpm以下)需使用恰當?shù)男D(zhuǎn)速度。

3、打孔鉆是一次性用品，禁止二次使用。
